HC-S3/HC-S5機械手控制系統端口定義及接線圖說明

[ 發布日期:2021-08-30 ] 來源: 【打印此文】 【關閉窗口】

HC-S3/HC-S5為標準系列注塑機械手控制系統,機械手控制系統都配備了主控制板與I/O板。

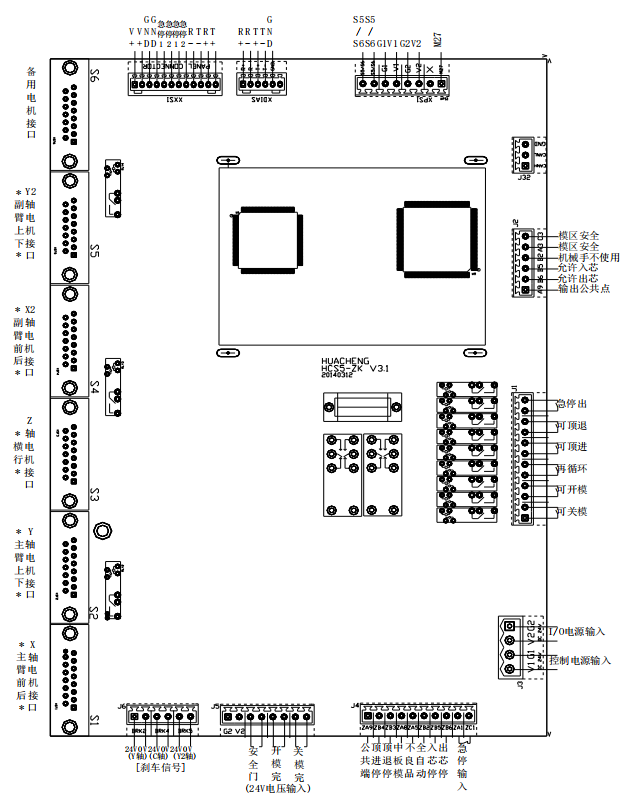

HC-S5機械手控制系統的主控制板的端口定義:

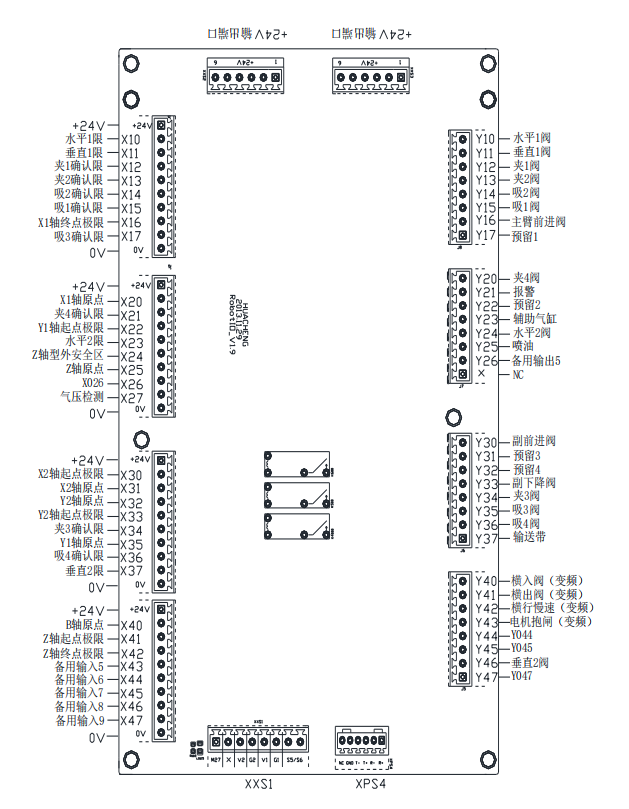

HC-S5 I/O板端口定義:


備注:輸入、輸出信號均為NPN型,OV信號有效。極限為常閉點,其他為常開。

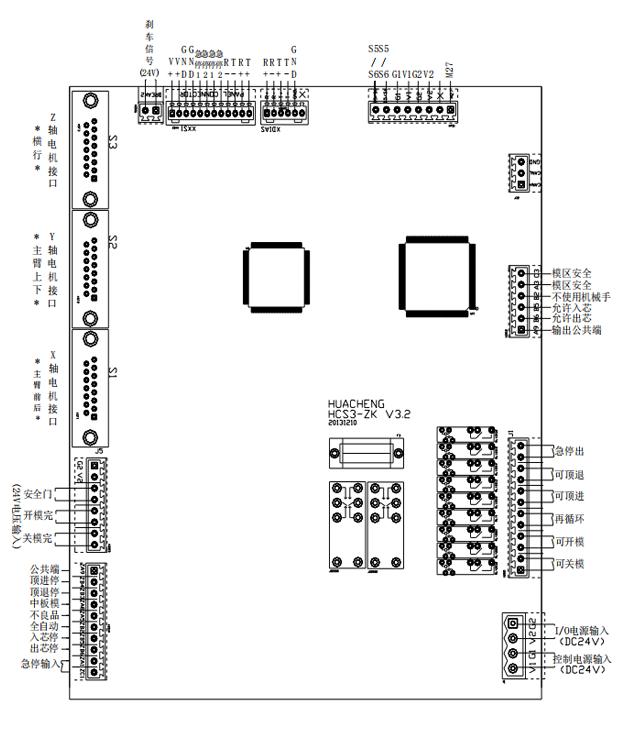

HC-S3主控制板的端口定義:

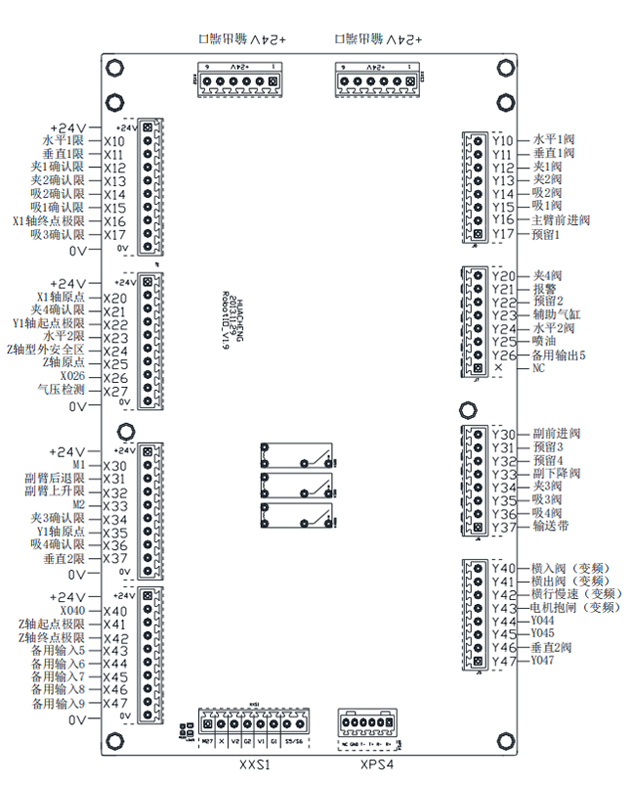

HC-S3 I/O板端口定義:


備注:備用輸入、備用輸出的詳細用法請詳詢技術支持,M1、M2為電動調位使用。

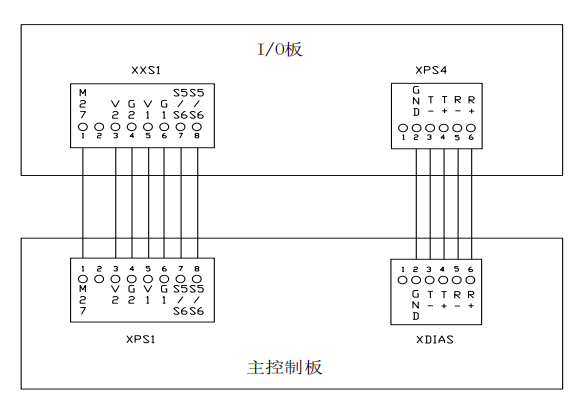

HC-S3/HC-S5主控制板與I/O板的接線圖如下:

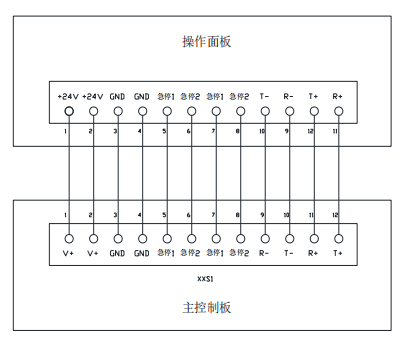

控制面板與主控制板的接線端子線序圖:
