華成標準系列注塑機械手控制系統，HC-S2，與松下/三菱伺服驅動器的接線與參數設定。

控制系統輸出位置指令對伺服電機進行位置控制，指令脈沖類型為脈沖序列加符號，脈沖輸出最大頻率為500Kpps，請正確設定伺服驅動器的參數與之匹配。

松下接線

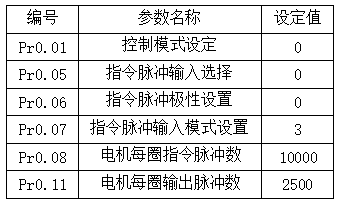

松下A5伺服驅動器參數設定：

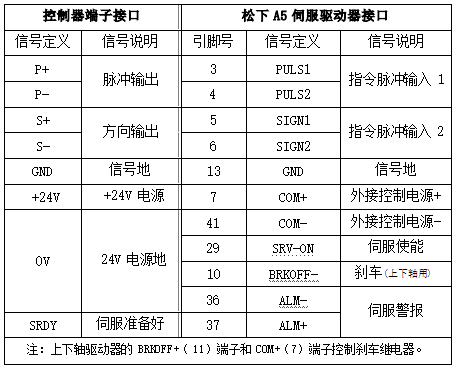

松下A5伺服驅動器接線：

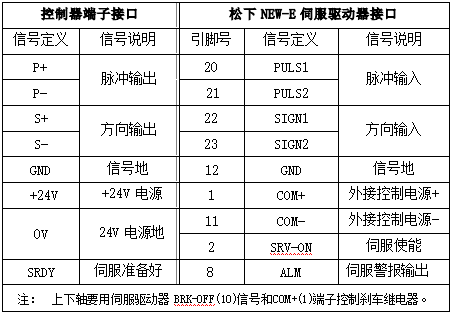

松下NEW-E伺服驅動器接線：

三菱接線

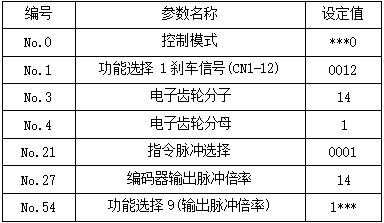

三菱MR-E伺服驅動器參數設定：

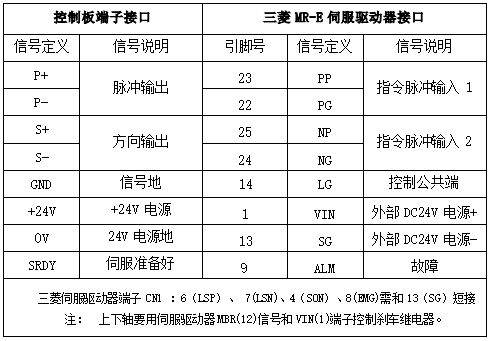

三菱MR-E伺服驅動器接線：
