六軸機器人控制系統(HC-S6)與松下/三菱伺服驅動器的連線與參數設定

[ 發布日期:2021-09-17 ] 來源: 【打印此文】 【關閉窗口】

六軸機器人控制系統是華成標準系列關節六軸機器人系統,HC-S6??刂葡到y(tǒng)輸出位置指令對伺服電機進行位置控制,指令脈沖類型為正轉脈沖串和反轉脈沖串,脈沖輸出最大頻率為500Kpps,請正確設定伺服驅動器的參數與之匹配。華成標準系列關節機器人控制系統,需要運動控制系統+伺服驅動,才能是一個完整的多自由度的六軸機器人手臂。與松下/三菱伺服驅動器的連線如下:


松下伺服電機使用范例

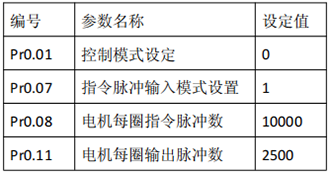

松下A5伺服驅動器參數設定:

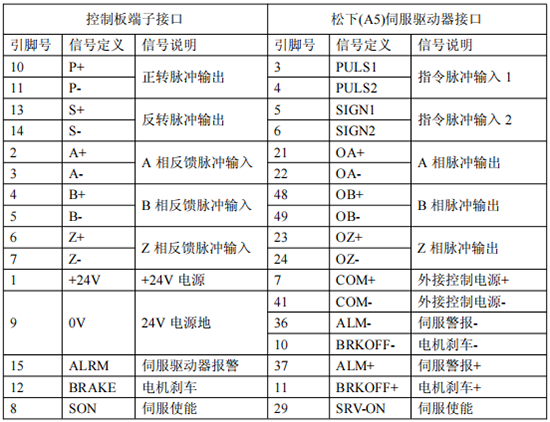

松下A5伺服驅動器接線:


三菱伺服電機使用范例

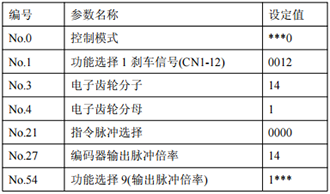

三菱MR-E伺服驅動器參數設定:(伺服電機分辨率為 131072 脈沖/轉)

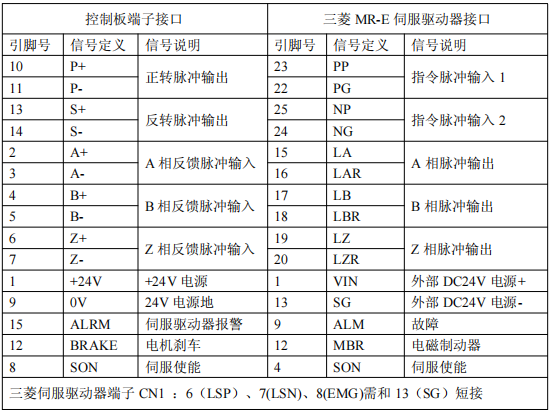

三菱MR-E伺服驅動器接線:
